Installasjon og igangkjøring

Instruksjoner for installasjon og igangkjøring.

Navn, artikkelnummer og e-postnummer

Tabell 1. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-nummer

PoE-bryter 8p PS UT S

PL02P00048P050P-UTS

51 73 418



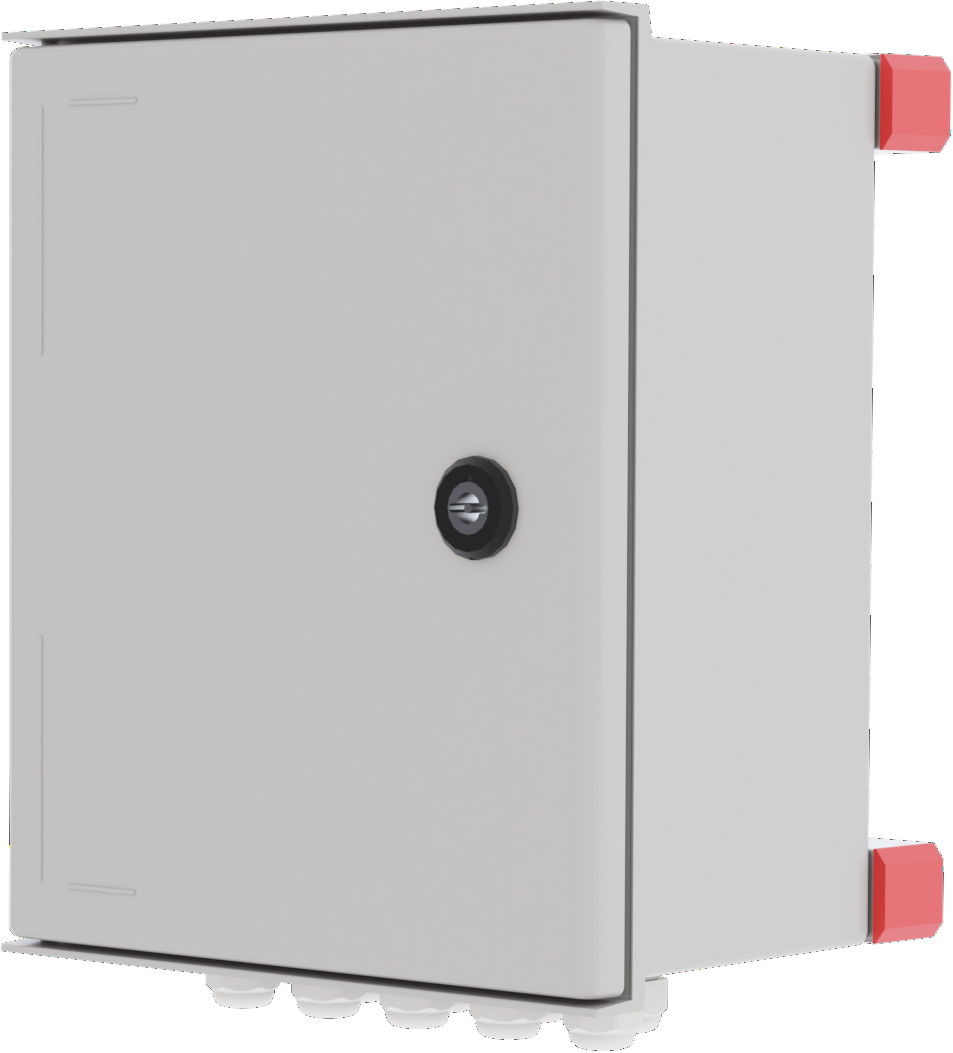

PoE produktblad / tekniske data


[sv] Om

[sv] PoE Switch 8p PS UT S är en strömförsörjning med PoE för utomhusbruk. Byggd för att klara nordiska förhållande - sommar som vinter. Produkten skiljer sig från inomhus-batteribackuper från Milleteknik och vissa funktioner har tillkommit och andra har fallit från.

Revisjoner og om dette dokumentets utgave

Gjeldende og nyeste utgave av dette dokumentet er tilgjengelig på www.milleteknik.se.

Dette dokumentets gyldighet kan ikke garanteres da ny utgave publiseres uten forvarsel.

Instruksjoner for bruk på svensk i original.[1].

Bruksanvisning, tekniske data og oversettelser av disse kan inneholde feil. Det er alltid installatørens ansvar å påse at produktet installeres på en sikker måte.

Symboler

Tabell 2. Symbolforklaring

Symboler

Betegnelse

Forklaring


Advarsel

Fare for elektrisk støt, feil installasjon eller varme overflater. Vises i noen manualer


Legg merke til

Brukes til tilleggsinformasjon som tydeliggjør teksten.


Forsiktighet/Viktig

Indikerer risikoen for skade på utstyret eller funksjonsfeil. Brukes også til informasjon som er viktig, men ikke sikkerhetsrelatert.


Tips

Viser praktiske råd eller snarveier for installasjon, drift eller service.


CE-merking

Produktet er i samsvar med gjeldende EU-direktiver og harmoniserte standarder.


Les håndboken

Les bruksanvisningen før installasjon og service.

soptunna_atervinning.ai

Må ikke kastes i husholdningsavfall

Produktet er omfattet av WEEE-direktivet og må ikke kastes sammen med husholdningsavfall, det må resirkuleres og leveres til et resirkuleringssenter.

Recycle001.svg

Resirkulering

Emballasje, produkter og andre materialer som ikke inneholder elektronikk, må resirkuleres i samsvar med lokale miljøforskrifter.



Installasjon — generell informasjon

Installasjonen skal utføres av en kompetent elektriker i samsvar med gjeldende nasjonale regler for elektrisk installasjon.

Produktet er av beskyttelsesklasse I og må kobles til en jordet 230 V vekselstrømskrets.

  • Den faste installasjonen skal ha en hovedbryter i henhold til IEC 60947-1. Bryteren skal være lett tilgjengelig og tydelig merket med sin funksjon.

  • Tilførselskabelens areal skal være minst 1,0 mm² og utstyrt med sikring T 2,5 A (stiv) eller tilsvarende.

  • AC- og lavspenningskabler må ikke trekkes sammen. Hold separate kabelrenner eller bunter

  • Kontroller at beskyttelsesjord (PE) er riktig tilkoblet før du slår på spenningen.

  • Sørg for fri luftsirkulasjon rundt kabinettet minst 100 mm, med mindre annet er spesifisert. Ventilasjonsåpninger må ikke dekkes.

  • Produktet er beregnet for innendørs installasjon i normalt miljø (forurensning nummer 2 og innendørs klasse 1).

Disse generelle kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Krav til hovedbryter, sikring og kabelområde

For å oppfylle gjeldende elektriske sikkerhetskrav, skal installasjonen være utstyrt med en hovedbryter i henhold til IEC 60947-1.

Tabell 3. Hovedbryter og sikring

Komponent

Krav

Hovedbryter

En hovedbryter i henhold til IEC 60947-1 skal være inkludert i installasjonen og være lett tilgjengelig. Separert fase (F) og nøytral (N)

Sikring

Tilførselskretsen skal beskyttes av en sikring eller automatisk sikring med nominell strøm i henhold til produktspesifikasjonen (normalt T 2,5 A treg eller tilsvarende). Se enhetens typeskilt.

sikringer

Godkjent type i henhold til IEC 60127.

Kablingsområde (230 V)

Minst 1,0 mm2

Kabellengde

Ved lengre ledninger bør spenningsfall tas i betraktning slik at driftsspenningen ikke faller under 230 V ± 10% ved enheten.

Strekkavlastning

Alle kabler skal være korrekt avlastet, og dragavlastningen skal kontrolleres før enheten spenningssettes.



Disse kravene gjelder for alle Milleteknik-produkter med 230 V nettforbindelse.

Tabellen nedenfor viser anbefalt kabelareal for lavstrømsinstallasjoner ved forskjellige spenninger, strømstyrker og kabellengder. Verdiene er basert på kobberkabel og et maksimalt spenningsfall på ca. 3% for å sikre drifts

Innkapsling

[sv] Montering utomhus

  • [sv] Produkten är avsedd för montering på stolpe med skenor eller motsvarande fästdetaljer.

  • [sv] Använd skenor och infästningar som är kompatibla med produktens vikt och monteringsmönster.

  • [sv] Montera skenorna i produkten innan stolpfästen eller rörklämmor monteras.

  • [sv] Placera rörklämmor eller motsvarande fästdetaljer runt stolpen och anslut dem till skenornas monteringspunkter.

  • [sv] Kontrollera att produkten är riktad och monterad i vertikalt läge innan åtdragning.

  • [sv] Stolpens diameter och material ska vara lämpligt för vald typ av fästdetalj.

  • [sv] Dra åt samtliga skruvar och muttrar enligt fästdetaljens rekommendationer.

  • [sv] Säkerställ att produkten sitter fast och inte kan rotera eller glida på stolpen efter montering.

  • [sv] Kabelinföringar ska orienteras nedåt eller enligt produktens specifika installationsanvisningar.

  • [sv] Undvik placering där vatten kan rinna direkt ned på kapslingen från ovanliggande ytor.

  • [sv] Montering ska utföras enligt gällande installationsregler och av behörig installatör.

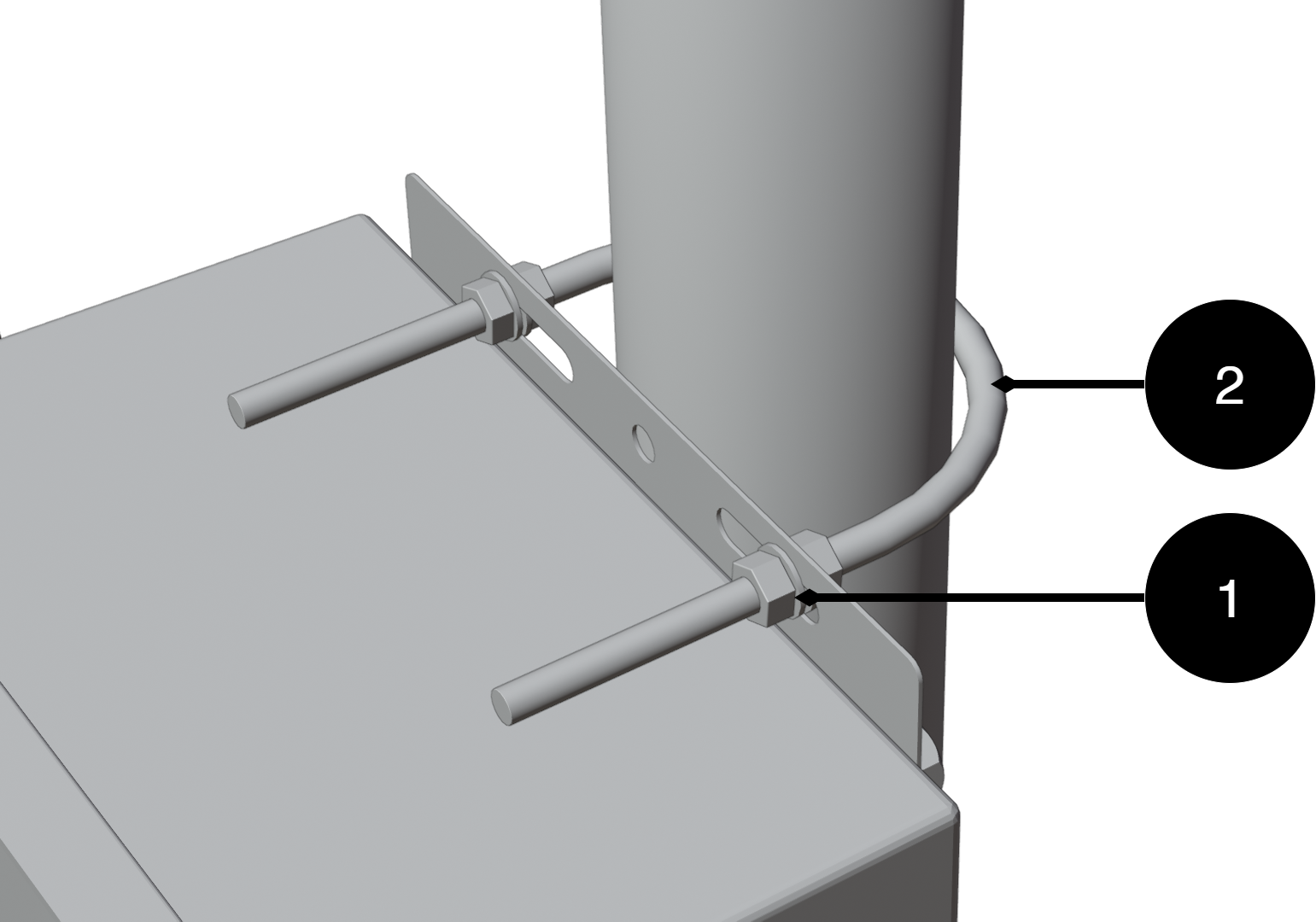

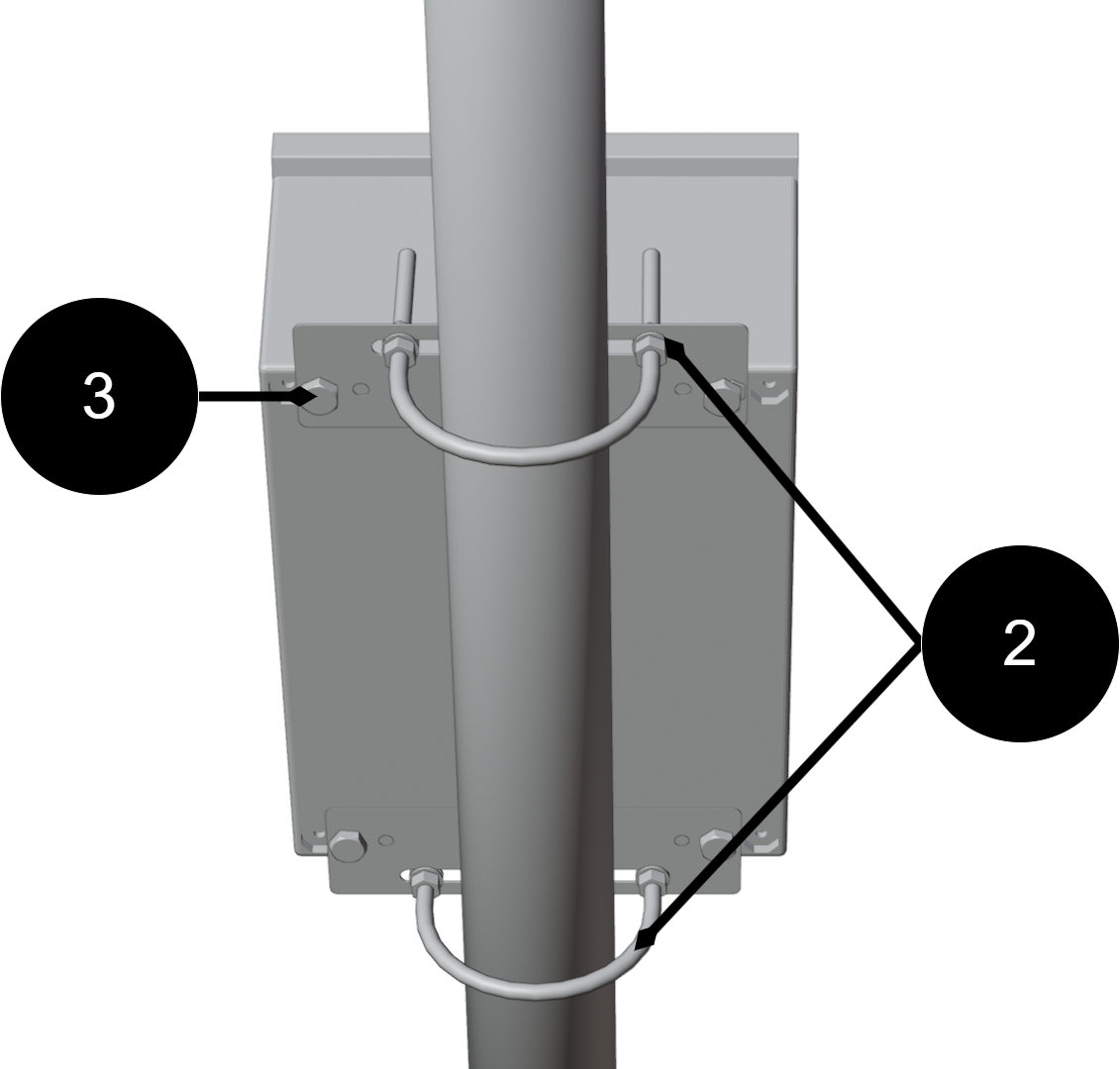

[sv] Montering på stolpe


[sv] Montering på stolpe

[sv] Montera i denna ordningen:

  1. [sv] Placera fästplåtarna (3) på kapslingens övre och nedre infästningspunkter och fäst dem lätt med medföljande skruvar. Dra inte åt slutligen ännu.

  2. [sv] För den nedre U-bulten (2) runt stolpen och genom hålen i den nedre fästplåten. Montera brickor och muttrar. Dra åt lätt.

  3. [sv] För den övre U-bulten (2) runt stolpen och genom hålen i den övre fästplåten. Montera brickor och muttrar.

  4. [sv] Justera kapslingens läge så att den är i lod och centrerad mot stolpen.

  5. [sv] Dra åt alla muttrar i turordningen: – nedre U-bult – övre U-bult – skruvarna till fästplåtarna

  6. [sv] Kontrollera infästningen genom att belasta kapslingen lätt framåt/bakåt för att säkerställa stabil montering.

Komponentoversikt

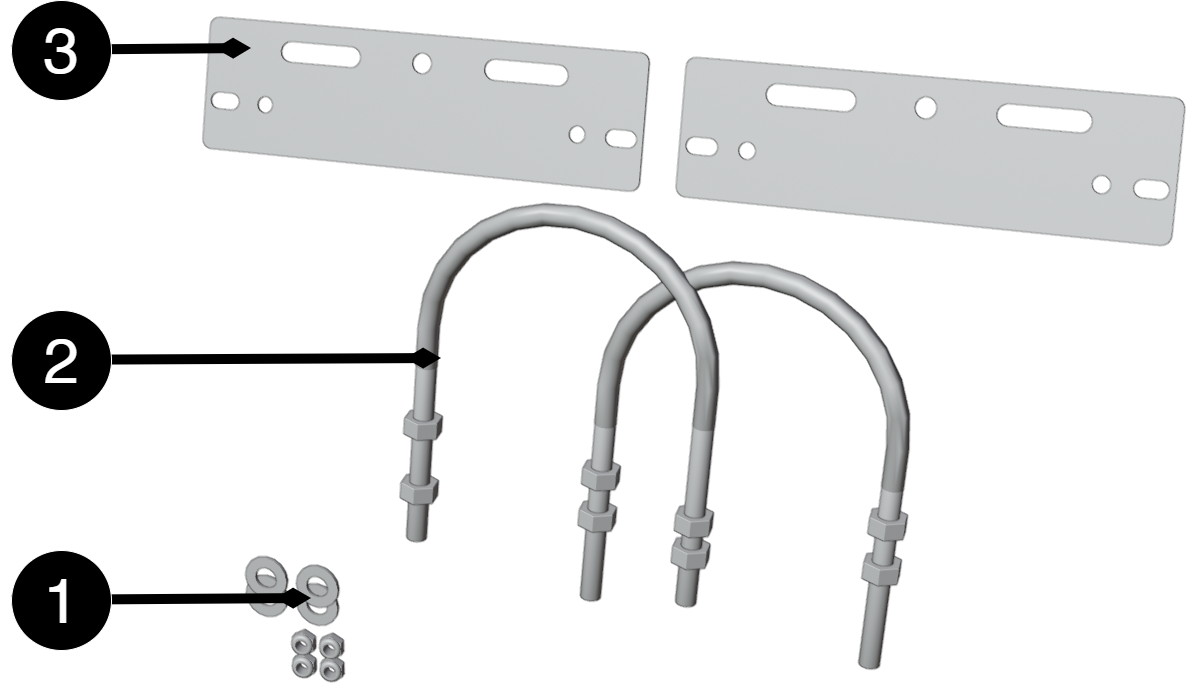

[sv] Komponentöversikt monteringskit

Tabell 4. [sv] Komponentöversikt

[sv] Nr

[sv] Förklaring

1

[sv] Fästplåt

2

[sv] U-bult för stolpe

3

[sv] Brickor och muttrar

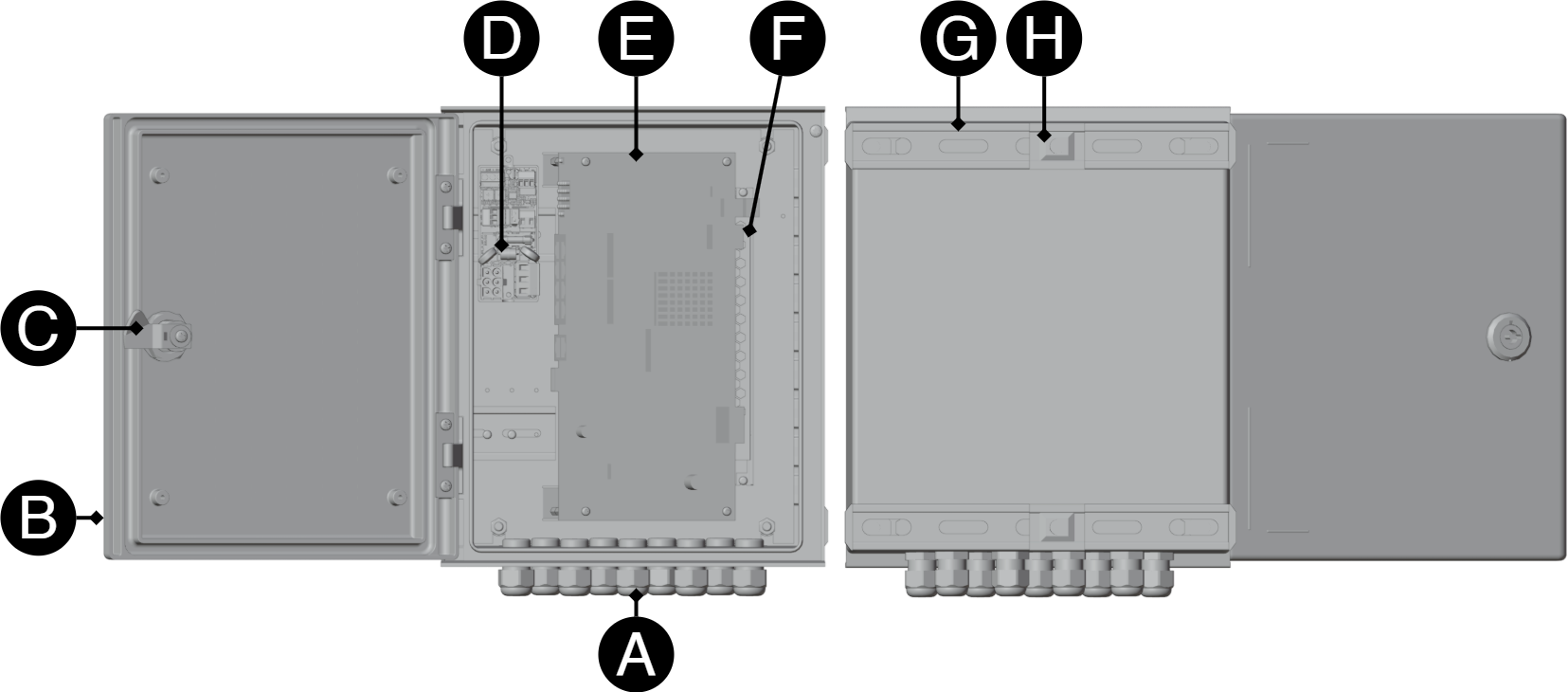

Komponentoversikt

Tabell 5. [sv] Komponentöversik

[sv] Bokstav

[sv] Förklaring

A

[sv] Kabelgenomföringar.

B

[sv] Dörr.

C

[sv] Lås.

D

[sv] Inkoppling- /åskskyddskort.

E

[sv] PoE-kort.

F

[sv] Nätaggregat.

G

[sv] Fäste på baksida.

H

[sv] Fästskruv.



[sv] Kortbeskrivning 230 V inkoppling, 24 V DC ut och åskskydd

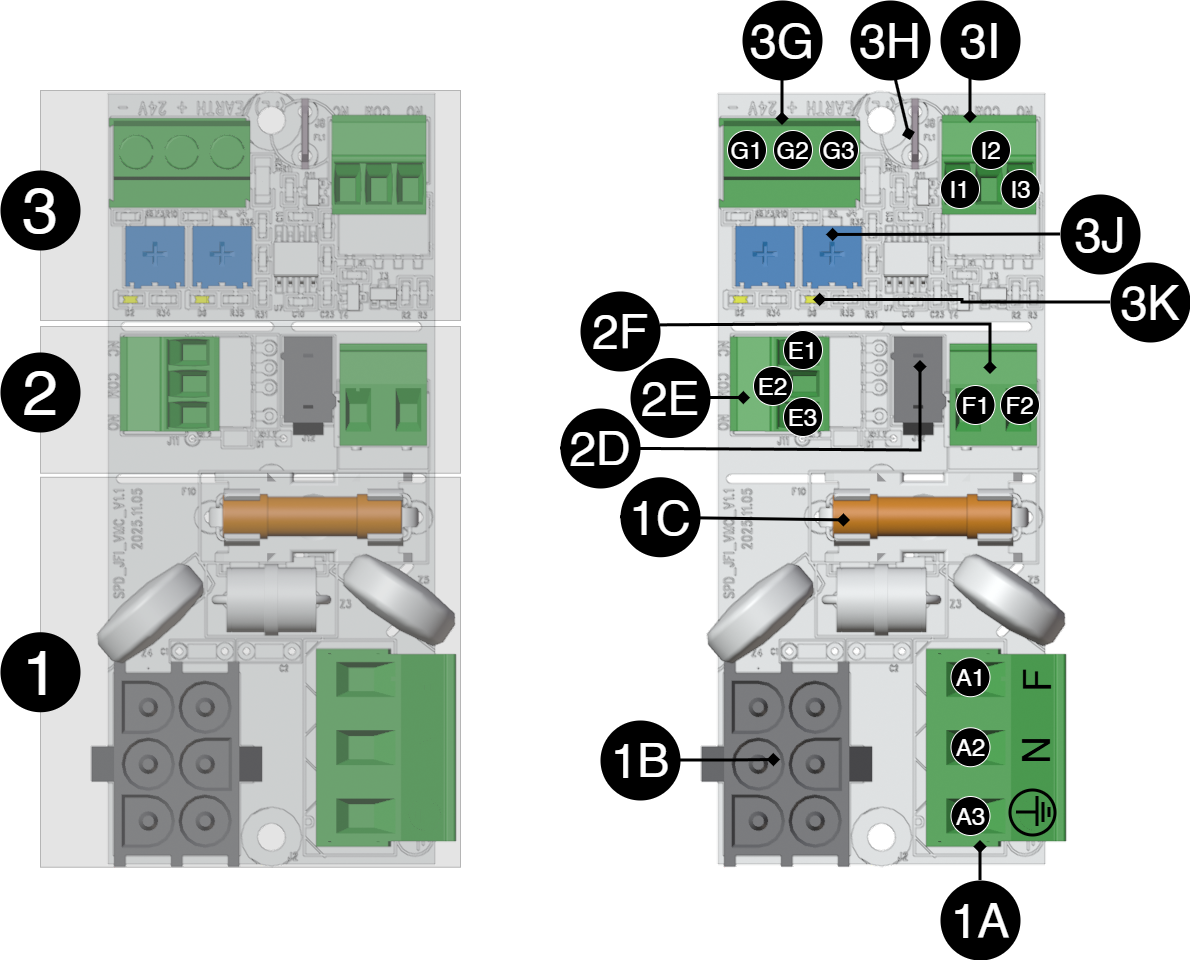

Figur 1. [sv] Kortet är tredelat och kan delas upp för att erhålla önskad funktion.
[sv] Kortet är tredelat och kan delas upp för att erhålla önskad funktion.

[sv] Kortet har tre delar, det är inte säkert att alla konfigurationer har alla delar av kortet.



Tabell 6. [sv] Kortbeskrivning, del 1.

[sv] Beteckning

[sv] Förklaring

[sv] 1A

[sv] Inkoppling 230 V AC inkommande.

[sv] A1

[sv] Fas (F)

[sv] A2

[sv] Neutral (N)

[sv] A3

[sv] Jord (PE)

[sv] 1B

[sv] Inkoppling till nätaggregat.

[sv] 1C

[sv] Nätsäkring.



Tabell 7. [sv] Kortbeskrivning, del 2.

[sv] Beteckning

[sv] Förklaring

[sv] 2D

[sv] 24 V DC strömmatning från nätaggregat.

[sv] 2E

[sv] Larm

[sv] E1

[sv] NC

[sv] E2

[sv] COM

[sv] E3

[sv] NO

[sv] 2F

[sv] 24 V ut.

[sv] F1

-

[sv] F2

+



Tabell 8. [sv] Kortbeskrivning, del 3.

[sv] Beteckning

[sv] Förklaring

[sv] 3G

[sv] 24 V DC in

[sv] G1

-

[sv] G2

+

[sv] G3

[sv] PE

[sv] 3H

[sv] Extern jordanslutning (i kapsling/jord).

[sv] 3I

[sv] Larm

[sv] I1

[sv] NO

[sv] I2

[sv] COM

[sv] I3

[sv] NC

[sv] 3J

[sv] Potentiometer, ställbar +/-

[sv] 3K

[sv] LED, lyser gult vid jordfel.



[sv] Inkoppling av strömmatning

[sv] 230 V kopplas in på plint 1A.

[sv] Teknisk beskrivning (ML - fyll i här)

[sv] Vad gör kortet?

[sv] Tekniska specifickationer:

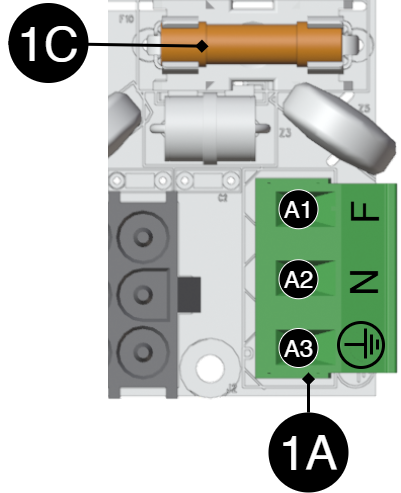

[sv] Anslut matningsspänning, 230 V AC

[sv] Matningsspänning kopplas in på plinten.

Tabell 9. [sv] Kortbeskrivning, del 1.

[sv] Beteckning

[sv] Förklaring

[sv] 1A

[sv] Inkoppling 230 V AC inkommande.

[sv] A1

[sv] Fas (F)

[sv] A2

[sv] Neutral (N)

[sv] A3

[sv] Jord (PE)

[sv] 1C

[sv] Nätsäkring.



[sv] Driftsättning - hur enheten skall startas

Fare

Personskade eller død kan oppstå hvis enheten er koblet til strømnettet eller under spenning under demontering/flytting.

  1. [sv] Anslut last.

  2. [sv] Anslut nätspänning.

  3. [sv] Koppla in nätspänning.

Vedlikehold

Med unntak av vifte og batterier er systemet vedlikeholdsfritt ved installasjon i innendørsmiljø.

Produktblad - Tekniske data

Produktblad - strømforsyning fra Milleteknik

PoE produktblad / tekniske data


Navn, artikkelnummer og e-postnummer

Tabell 10. Navn, artikkelnummer og e-postnummer.

Navn

Artikkelnummer

E-nummer

PoE-bryter 8p PS UT S

PL02P00048P050P-UTS

51 73 418



Bruksområde

Strømforsyning til PoE-enheter som overvåkningskameraer og andre PoE-drevne enheter.

Lang levetid, energieffektiv og støtte er tilgjengelig hvis noe går galt, nå eller om 10 år.

Vanlige bruksområder

  • Støtter IP-kameraer, lesere, dørsentre og andre nettverkssikkerhetsenheter

  • Strøm- og datadistribusjon over en enkelt nettverkskabel for forenklet installasjon.

  • Brukes til å drive IP-baserte tilgangssystemer der både data og strøm går gjennom nettverksskap.

Teknisk beskrivelse

PoE-bryter med åtte PoE-matede porter og to LAN-porter og en sfp-port. Strømforsyninger strøm PoE-kort. Enheten mangler batterier, så reservestrøm i tilfelle strømbrudd er ikke mulig

Spenning, strøm og effekt

Forsyningsspenning: 230 V AC - 240 V AC, 47 Hz - 63 Hz.

Strøm: 240W og 30.8W per port. 48V strømforsyning direkte fra strømforsyningen.

[sv] Lastutgångar

PoE-bryteren kan drive belastning til PoE-enheter og ekstern strømforsyning kan drive en (1) 24 V belastningsutgang for å drive andre applikasjoner.

Beskyttelse

Beskyttelse mot: Overspenning, overtemperatur og kortslutning.

Indikasjoner og kommunikasjon

Kommunikasjon via programvare i bryter. Indikasjoner på lysdioder på bryteren

Innkapsling, utførelse

Boks i akrylplast.

Vekt

Tabell 14. Vekt.

Navn

Netto vekt

Vekt m pakke.

PoE Switch 8p PS OUT S

-

-



Installasjonskrav

Enheten er beregnet for fast installasjon. Omgivelsestemperatur: – 15°C til +35°C.

Krav som produktet oppfyller

Tabell 15. Produktet oppfyller følgende krav.

EMC:

EMC-direktivet 2014/30EU

El:

Lavspenningsdirektivet: 2014/35/EU

CE:

CE-direktivet ifølge: 765/2008

Utslipp:

BS EN/EN55032 (CISPR32) Klasse B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438, GB9254 Klasse B, GB17625.1

Immunity:

EN61000-6-2:2005, EN61000-4-2, -3, 4, -5, -6, -11

SS-EN 50 130-4:2011 Edition 2, EN50131-6

Maskindirektivet

Produktet er en del av elektriske systemer, er underlagt relevante elektriske og sikkerhetsdirektiver og er ikke en maskin i henhold til maskindirektivet (2006/42/EF).

Økodesign

Milletekniks produkter er beregnet for profesjonell bruk og er derfor ikke direkte omfattet av miljødesignforordningen (EU 2019/1782). Siden enkelte komponenter kan dekkes, avslører vi likevel relevant informasjon for å gi våre kunder tillit til deres valg



Effektivitet (%)[a]

Standby-forbruk, typisk (W):

93%, 94%

0,5 W, 0,5 W

[a] Ved nominell belastning.

soptunna_atervinning.ai

Garanti

Utvidbar, alternativer og tilbehør

Produktet kan ikke utvides.

Produksjon, levetid, miljøpåvirkning og resirkulering

Produsert av Milleteknik i Partille, Sverige.

Link til tekniske spesifikasjoner

Lenker til manualer og produktark

Du finner manualer og produktark på: www.milleteknik.se QR-koden nedenfor tar deg til produktsiden.

Navn

Dimensjoner

Batterier som passer

lenke

Batterier er bare inkludert hvis spesifisert, ellers må batterier kjøpes separat.

Diverse

Forskjellen mellom PoE, PoE+ og PoE++.

Tabell 16. Maks effekt PoE.

-

PoE

Poe+

PoE++

Kompatibel[a]

-

PoE

PoE, PoE+

Offisielt navn

IEEE 802.3af

IEEE 802.3at

IEEE 802.3bt

Maksimal kraft

15,4 W

30,8W

60W-100W

[a] Strømforsyningen følger "opp", men ikke "ned". En PoE kan aldri drive en PoE+/PoE++-enhet som krever mer enn 13 W.



Om disse dataene

All informasjon publiseres med forbehold om mulige feil. Informasjonen oppdateres uten forvarsel. Oversettelse er ikke faktasjekket/språksjekket og skal ikke brukes som grunnlag eller for beregninger. Se den svenske originalen for korrekt informasjon.

[sv]

[sv]

Publiseringsdato 2025-12-12
